梁の取り付け部補強金物と
縦アングル材をつける

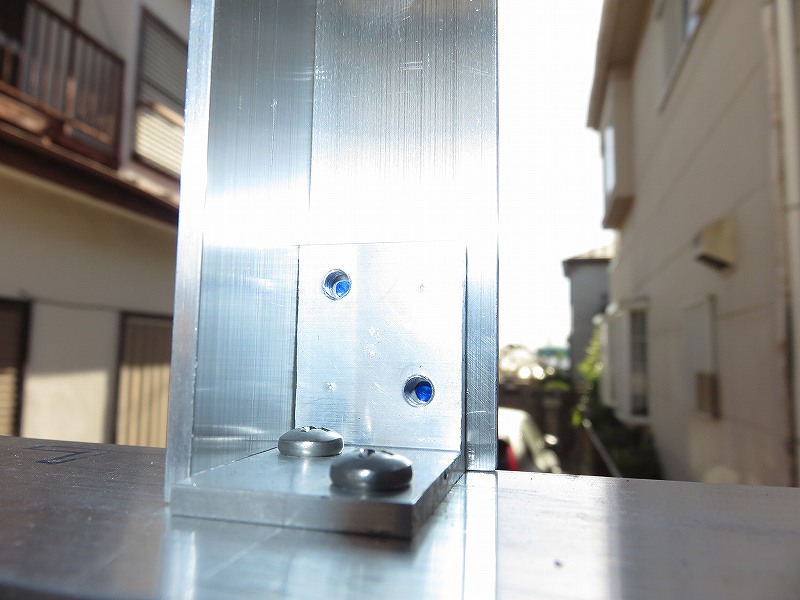

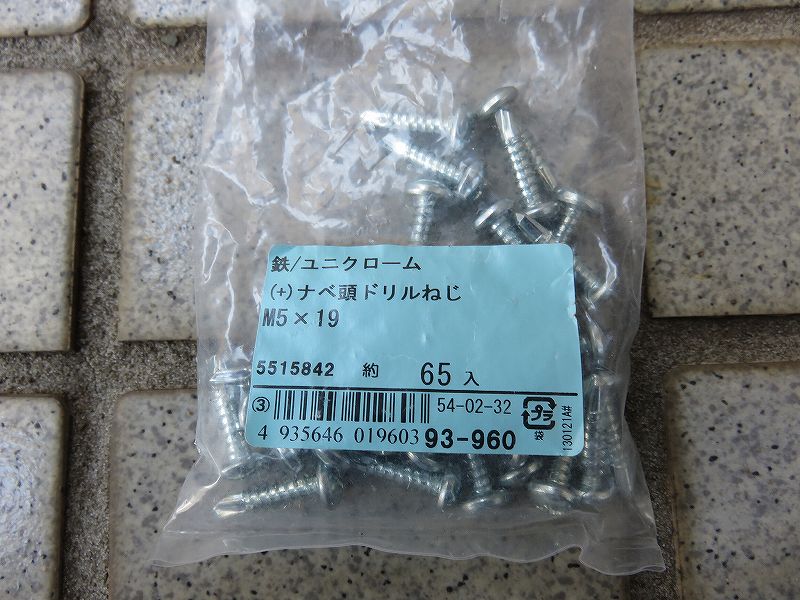

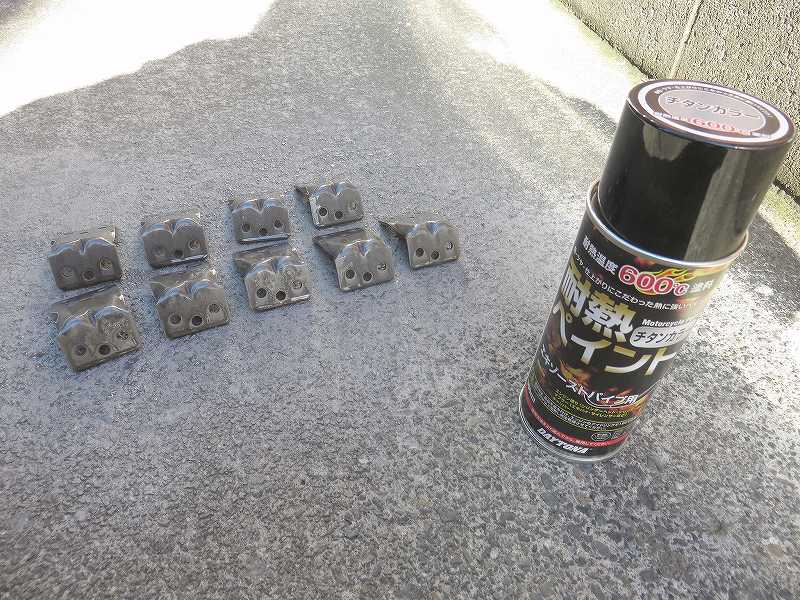

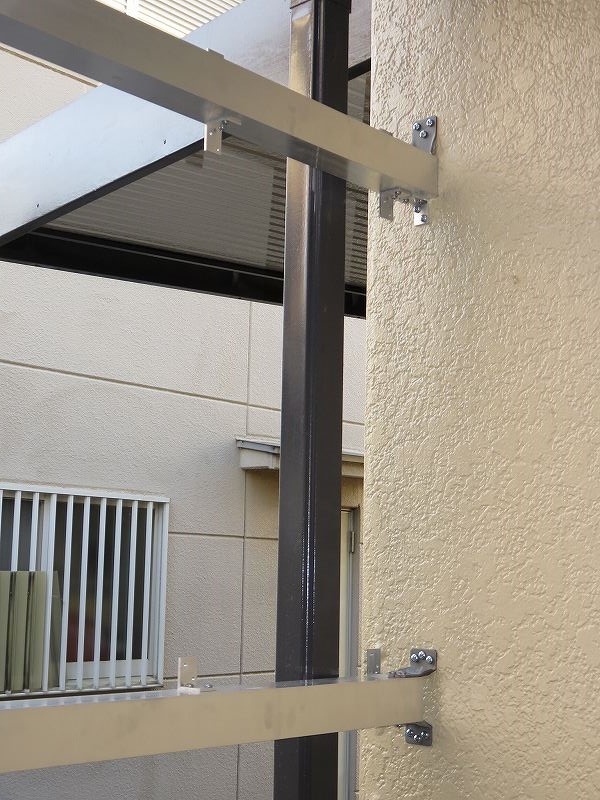

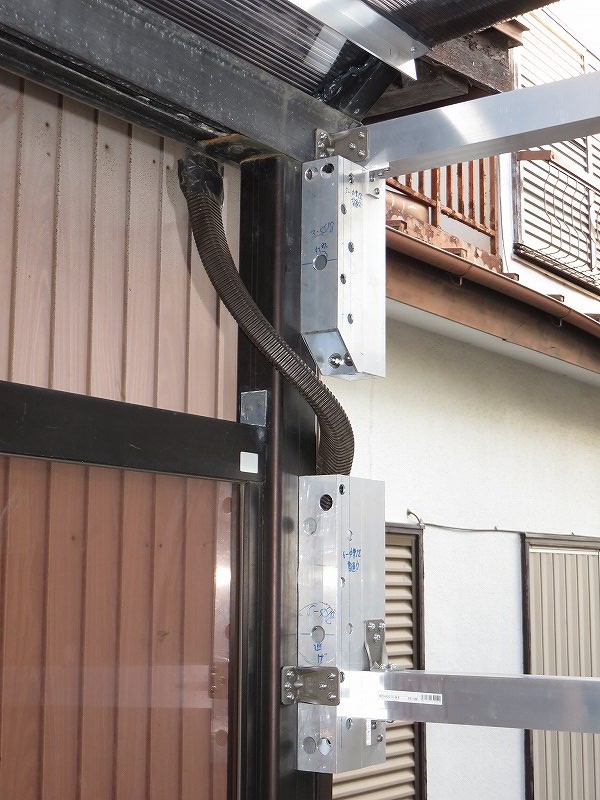

下面側を保持できただけなので、 上面側へも金具をつける。 これは前回下弦側の梁につけたものと同じ カネシンのリブコーナー  購入時についてきているねじは木材用で太すぎるので使いません。 下側を保持したときに写真を撮っていなかったので改めて。 なべ頭ドリルねじM5x19です。  SUS材じゃないのがちょっと気になる。 取り付けるときに小部品が邪魔でグラインダーにつけてある、 丸のこを利用して四角く逃げました。  外回りで雨にもあたるだろうからと、 在庫のペイントを脱脂もせずに吹き付けて  工業用ドライヤーで適当に乾燥させてしまう。  カーポート柱には 上弦梁に1つ  下弦梁は上面に1つと、 基礎パイプが浮かないように1つ ドリルねじでM4に開けて、組込み小ねじで固定です。 家の壁面は上面に1つずつ Φ3.5ドリルで開けた後M5ドリルねじで固定しました。  側面は壁と四角アルミパイプが90度じゃないので取り付けできません。 |

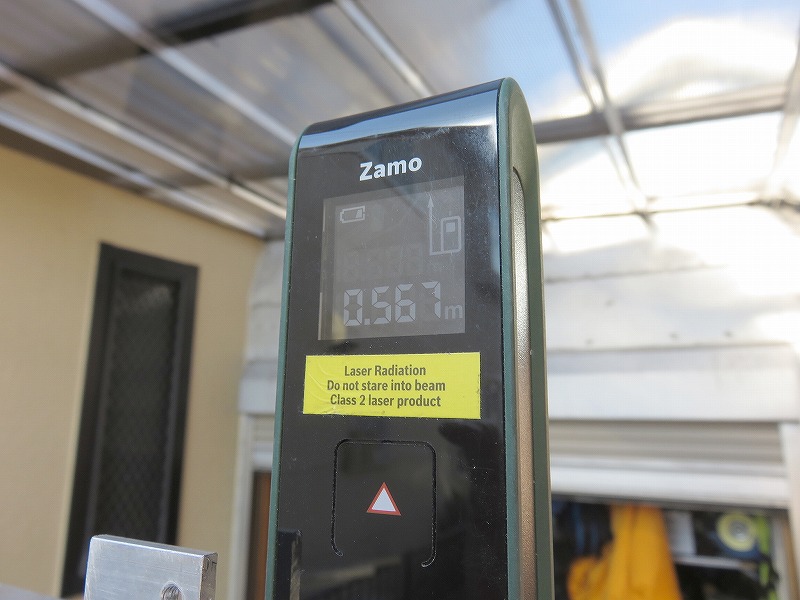

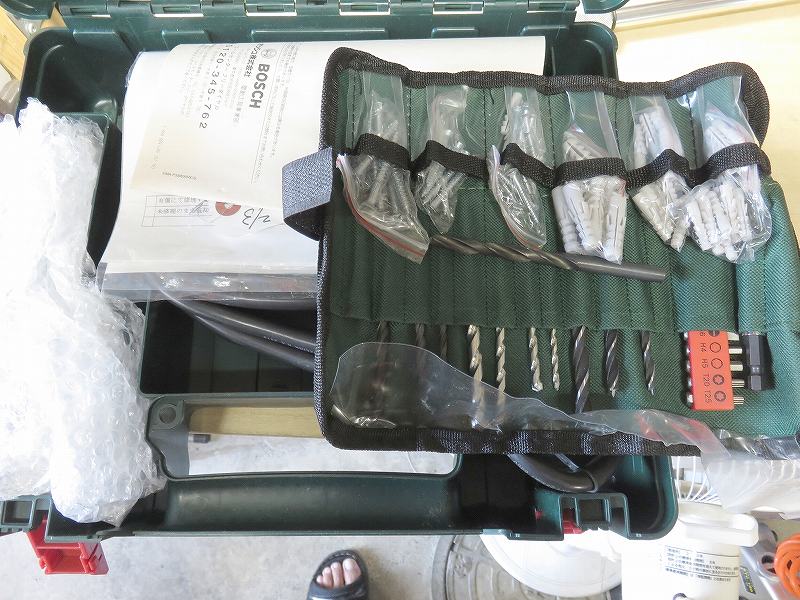

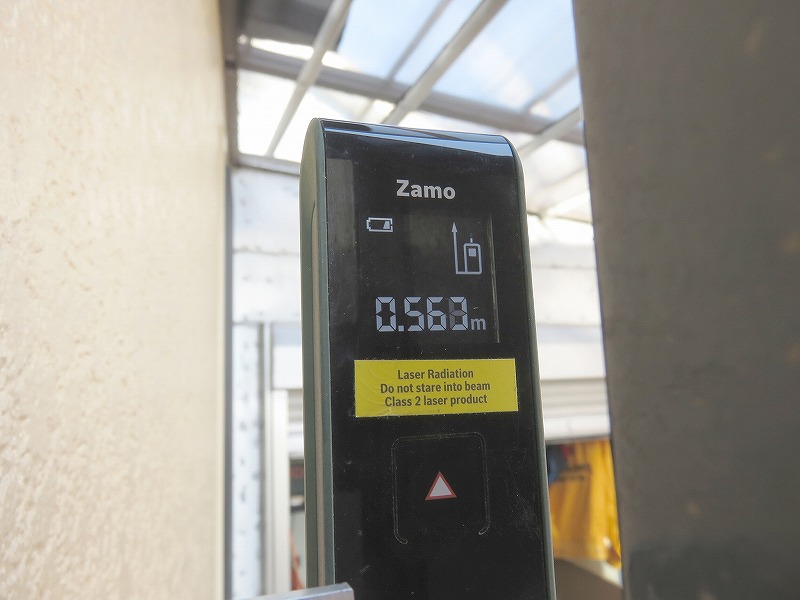

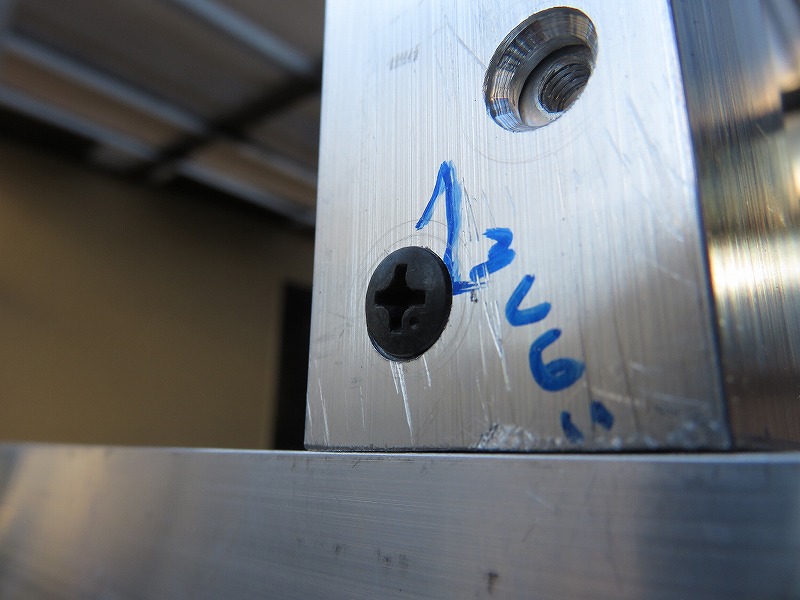

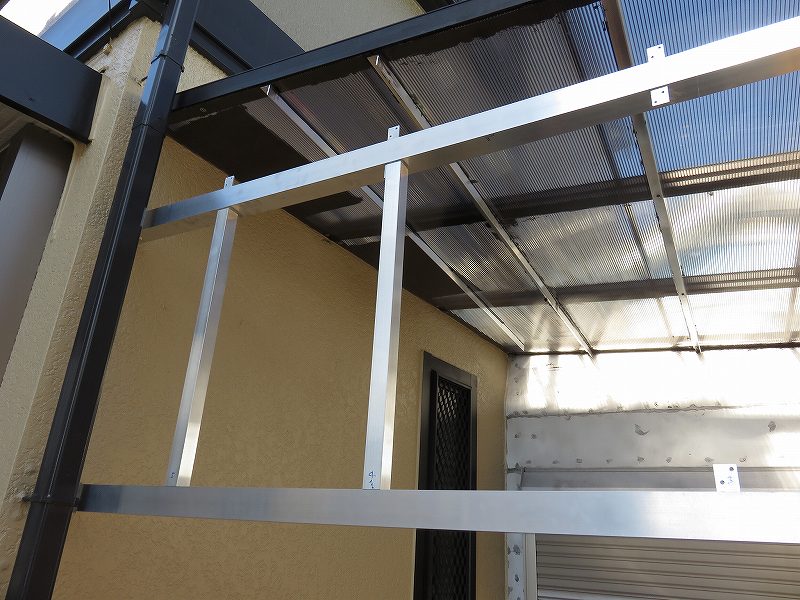

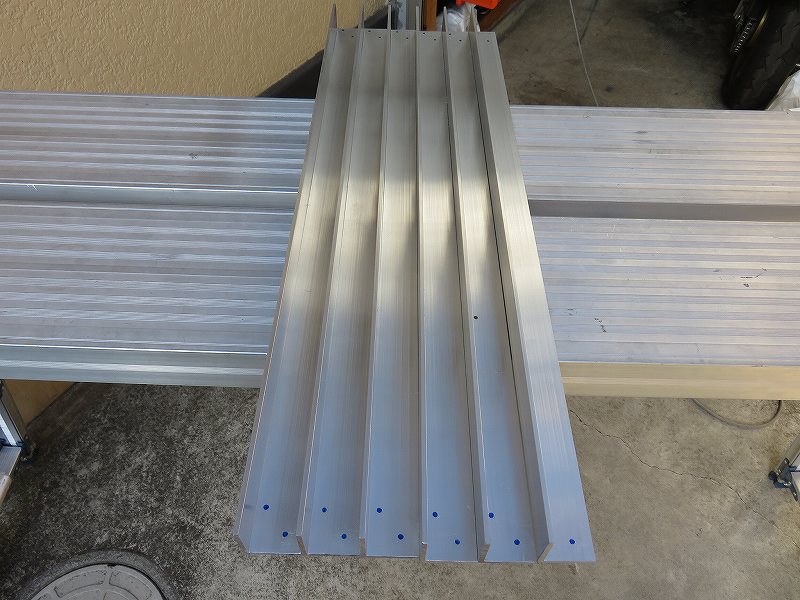

上面梁と、下面梁の寸法を測定しています。 568ｍｍから567mm位  6カ所とも同じでした。  アングル材を全部ピッチ567mmで切って 歯の幅のぶんだけ短く。 2-3mm位短く加工できたかな。  いいんじゃね アングルに穴を開けるために取り付け小部品のねじ穴から アングル材にマーキングして  6本とも  ポンチで穴位置を決める。   穴あけしたときの写真を取ってない！ので言葉だけ Φ3.5でドリル ステップドリルでΦ6まで拡大。 裏面は盛大にバリが出たので、再びΦ8のドリルでバリ取り。  24か所バリ取り  アングルの立壁が近くてステップドリルを入れられなかったんです。 ねじの頭側はポリカボードと当接するので 悩んだ末皿ネジで固定をする。 ちょうど先日購入したステップドリルのピッチが Φ6、Φ8だったので皿頭の直径Φ8まで拡大すれば 収められるはず。  GPX750Rのキャブ回り？を直す為に購入した丸皿が残っていたのを発見  アングル6本を梁に取り付けてみる。  ザグリが小さいところ ネジと穴位置が偏心しているところ があるのを確認できた。 6本とも取り付けてみると先が見えてきたような、、、 カーポートの5度傾斜の梁と水平梁をつなぐ必要があるけれど、、、 ドリルが入らない。手回しはきつい。梁はもう外したくない、、、  |

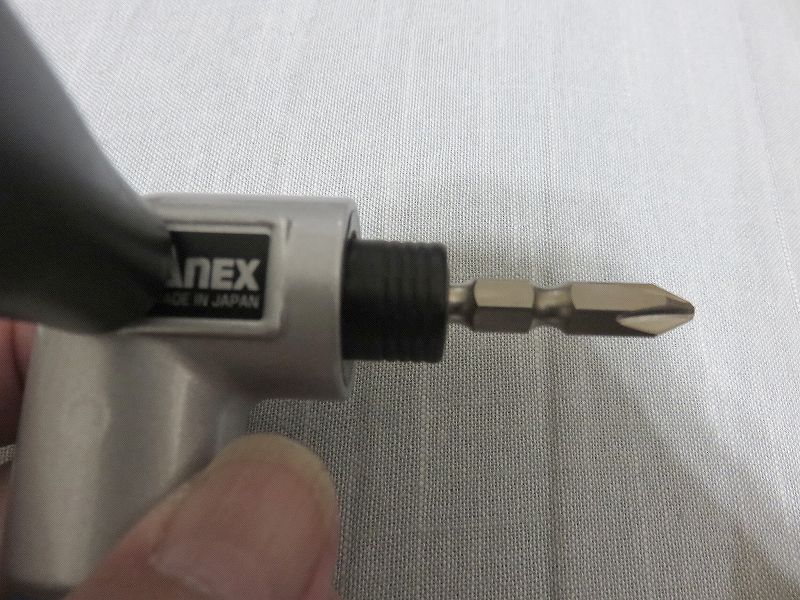

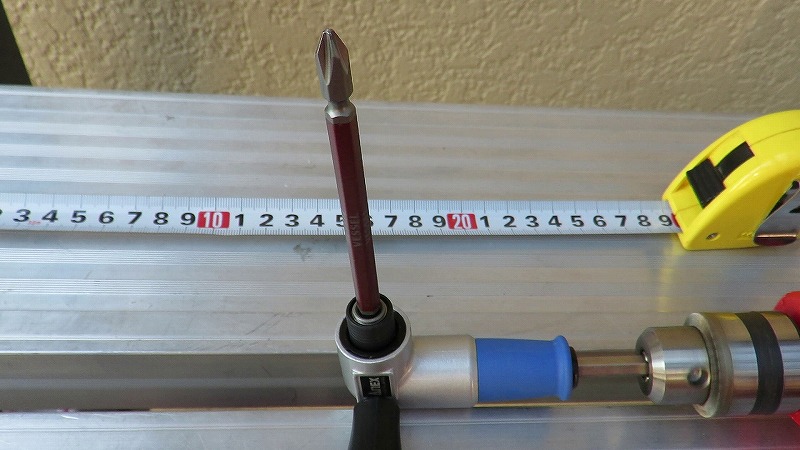

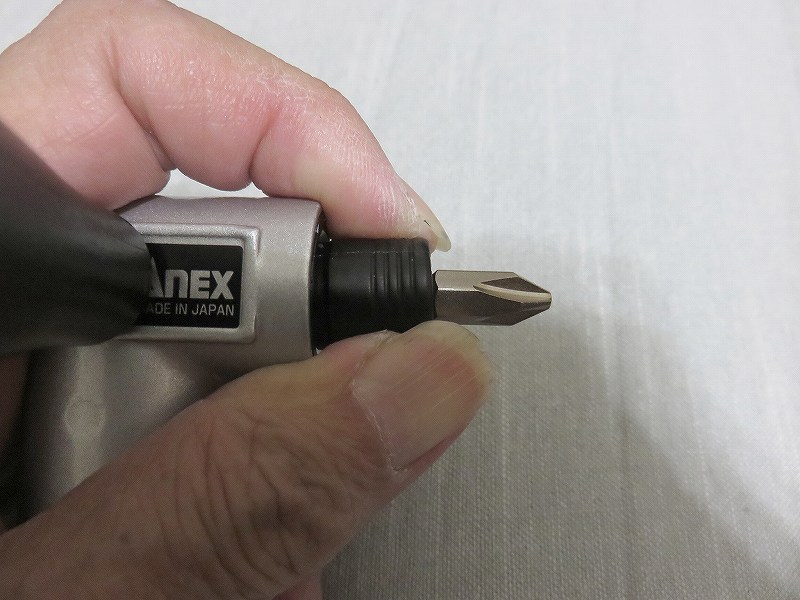

狭いところで作業が可能になるアダプタを見つけました。 アネックスの90度変換アダプタ  アマゾンで2600円 手で抑え込むとしても隙間が100ｍｍあれば大丈夫か？ 短いビットも付いているけれど アングルの立壁が邪魔をするのでこれじゃ短すぎる。  ビットをちゃんと押し込まないようにつけるか、 家にある長いビットを切ってしまえば何とかなるはず。  わざとロックをかけないように入れただけの状態。  2本ついてきたビットの長い方でこんなに短い。  下穴用ドリルをつけてもこんな長さ。よっしゃ  が購入品は、、、 芯ブレ状態。写真をクリックするとMP4が見れます。40Mあります。  また あああああ つづく でもよかったんだけれど、解決しました。 アネックスのHPから問い合わせ欄経由で芯ブレ写真を添付して 担当者へ現品を送付 入力側軸へのギヤ圧入が傾いていることを見つけてもらえました。 12/12アマゾンへ注文 12/13アマゾンから到着 12/14アネックスへ問い合わせ 12/15アネックスからメール 12/16家から発送 12/20報告書メール受信で不良確認できたとの知らせが来るとともに新品発送したと。 12/21佐川が朝持ってきた。 その日のうちにドリルにつけて使用可能か確認。 遠回りだったけれどホ。 |
